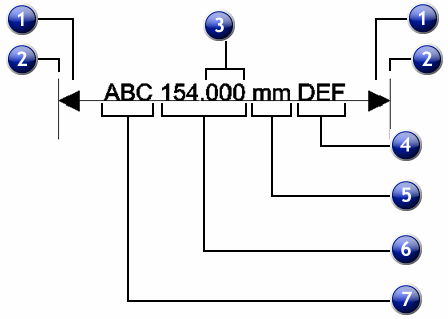

Creazione di linee dimensionali

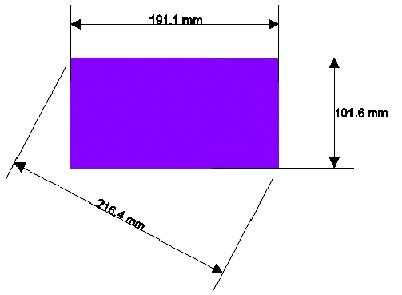

Lo strumento Dimensioni consente di creare linee di dimensionali tra due punti del disegno. Le linee di dimensionali possono essere tracciate in orizzontale, verticale o diagonale.

La funzione Calamita al punto si attiva automaticamente durante la creazione di un'etichetta dimensionale.

Per creare una linea dimensionale:

1. Selezionare lo strumento Dimensione.
2. Fare clic sul punto in cui inizierà la linea dimensionale.
3. Fare clic sul punto finale della linea dimensionale oppure trascinare dal punto iniziale a quello finale. Nel muovere il cursore, una linea mostra la direzione del movimento.
4. Fare clic una terza volta per impostare la distanza tra la linea dimensionale e i punti iniziale e finale.



Durante la creazione di una linea dimensionale diagonale:

• Tenere premuto il tasto MAIUSC per vincolare l'angolo della linea ad aumentare per incrementi di 45º.
• Tenere premuto il tasto CTRL per vincolare le linee dimensionali perpendicolari rispetto all'oggetto.
